连接电话线路

根据电话线,连接方法会有所不同。

如果连接错误,则打印机无法发送/接收传真。 请正确连接打印机

重要事项

  • 请勿并联传真设备和/或电话(仅美国和加拿大)。

    如果并联两部或多部传真设备和/或电话,可能会出现以下问题并且打印机可能无法正常工作。

    • 如果在传真传输或接收期间,拿起以并联方式连接的电话的听筒,则可能会破坏传真图像或发生通讯错误。

    • 电话的呼叫方身份查询等服务可能无法正常工作。

    了解可能会出现上述问题后,如果无法避免并行连接,请将接收模式设置为电话优先模式 只能手动接收传真。

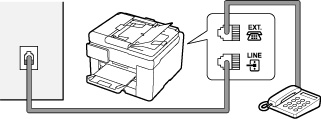

基本连接(使用普通电话线路连接)

确保已关闭打印机,将随附电话线的一端连接到打印机上“LINE”标记附近的电话线插口,然后将另一端连接到墙上的电话线插口或xDSL分线器的电话线插口

将电话连接到打印机时,请确保已关闭打印机,将组合电缆线的一端连接到打印机上“EXT.”标记附近的外部设备插口,然后将另一端连接到电话的电话线插口

重要事项

  • 请务必在开启打印机前连接电话线。

    如果在打印机开启时连接电话线,请关闭打印机并拔出电源线。 等待1分钟,然后连接电话线和电源插头。

注释

  • 有关电话线插口外部设备插口的位置,请参阅后视图

  • 连接电话或答录机之前,请取下电话连接器盖。

  • 对于英国用户:

    如果外部设备的连接器无法连接到打印机的插口,则需要购买B.T.适配器并按如下所示连接:

    将B.T.适配器安装到与外部设备相连的电话线上,然后将B.T.适配器连接到外部设备插口

连接多种线路

本节介绍如何连接多种线路。

这些仅为示例,并不保证适用于所有连接情况。 有关详细资料,请参阅要连接到本打印机的网络设备[控制设备如xDSL(数字用户线)调制解调器或终端适配器]随附的说明手册。

注释

  • xDSL是用于电话线路的高速数字通讯技术的通称,如ADSL/HDSL/SDSL/VDSL。

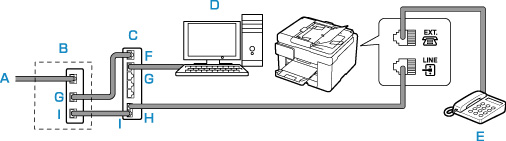

  • 连接到网络电话

    • A:数字用户线
    • B:xDSL调制解调器(分线器可能没有内置于调制解调器)
    • C:兼容网络电话的宽带路由器
    • D:计算机
    • E:电话或答录机
    • F:WAN(广域网)端口
    • G:LAN(局域网)端口
    • H:电话端口
    • I:线路端口

    * 视产品的不同,端口配置和名称会有所不同。

    注释

    • 连接到xDSL线路时,请选择与在电话线路类型中预定的线路类型相同的线路类型。

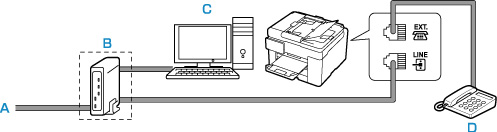

  • 连接到xDSL

    • A:模拟用户线
    • B:xDSL调制解调器(分线器可能没有内置于调制解调器)
    • C:计算机
    • D:电话或答录机

    重要事项

    • 分线器未内置于xDSL调制解调器中时,请勿分接分线器(墙面)之前的电话线。 也请勿并行连接分线器。 打印机可能无法正常工作。

    注释

    • 连接到xDSL线路时,请选择与在电话线路类型中预定的线路类型相同的线路类型。

  • 连接到ISDN线路

    有关ISDN(综合业务数字网)连接和设置的详细资料,请参阅终端适配器或拨号路由器附带的手册。
